罗茨鼓风机的密封形式及其应用

2018年03月16日09:06

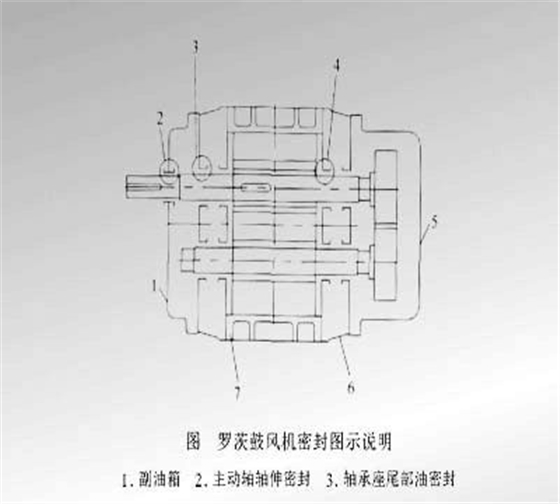

如今,罗茨鼓风机的应用行业越来与广泛,密封形式也多样化。罗茨鼓风机的密封主要包括主动轴轴伸、轴承座尾部油密封墙板部轴密封三部位。其中墙板部轴密封主要是为了阻止气体泄露,而另外两个部位则是防止漏油,亦有对密封气体的要求。

一、气密封装置

我们一般将以密封气体为主的结构称为气密封装置,单独起油密封作用的称为油密封装置。罗茨风机墙板部轴密封装置常用的有迷宫密封、填料密封、涨圈密封和机械密封等;主动轴轴伸部常用的密封装置有骨架油封组或机械密封。轴承座尾部油密封常采用回油槽结构或骨架油封组密封。

密封形式  3.16.jpg

1.迷宫密封

迷宫密封是利用流体流经一系列节流间隙与膨胀空腔组成的通道,使工作介质产生节流效应,以限制泄漏的非接触式动密封。罗茨鼓风机的墙板部轴密封广泛采用迷宫密封。其密封机理可简单解释为,流体经过许多曲折的通道,经多次节流而产生很大阻力,使流体难于渗漏,从而达到密封目的。其优点是不受转速和温度的限制,结构简单,维修方便,使用寿命长。适当地增加密封齿数目,可用于高压气体的密封;如果密封件加工和组合良好,在运行中,一般不会出故障,也不需要经常更换。其缺点主要是密封零件加工精度要求高。由于密封间隙小,当机器运转不良时会发生摩擦磨损,从而降低密封性能。该种密封一般适用于输送空气的场合,在输送有毒、易燃和易爆气体时,其使用受到限制。标准型罗茨鼓风机墙板部密封一般采用该种形式的密封。

2.填料密封

填料密封是用填料填塞泄漏通道,阻止泄漏的一种密封形式。填料密封结构简单,装拆方便,成本低廉, 因而得到了广泛的应用。在罗茨鼓风机的填料密封结构中,较常用的有盘根填料、成型聚四氟乙烯填料及骨架油封组填料等。因该型密封属于接触型密封,容易造成轴与油封唇口或聚四氟乙烯填料接触部位)的磨损。由于其结构简单,装拆方便,成本低廉,密封效果较好,对工作环境和维护保养要求不高,因而在化肥厂等行业一直具有较广的应用。

3.涨圈密封

涨圈密封是将若干带切口的弹性环放于密封槽中,由于涨圈本身的弹力,而使其外圆紧贴在壳体上,涨圈外径与壳体间无相对转动。气体只能通过涨圈与环形槽的缝隙向下游泄漏。工作时,涨圈在两侧气体压差的作用下,紧贴于环形槽的下游端面。进入缝隙的高压气体充满背隙空间,使涨圈外圆与密封座内孔之间的密封进一步加强,剩下的泄漏通道只有涨圈的切口。由于切口间隙很小,且在安装时将切片错位安装,经过几道涨圈密封之后,只有很少的出去。如果再加装封压气体密封装置,则密封效果更佳。因该型密封是接触型密封,因此密封效果较好,但使用时需要注脂润滑。新研制的特种材料制成的涨圈,使用时可以不加注润滑脂。

罗茨鼓风机密封形式 3.16.jpg
