1.概述

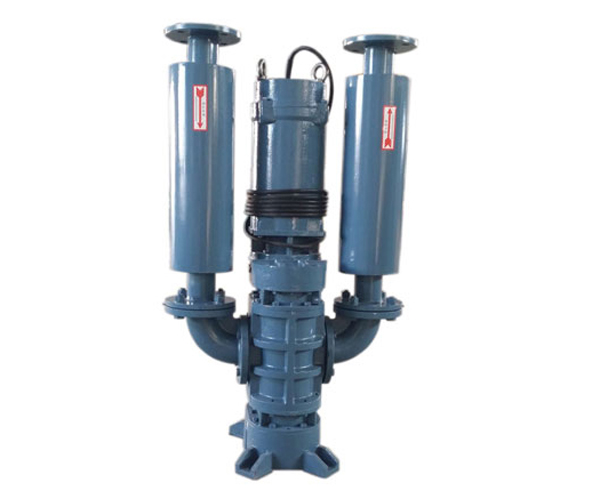

此操作手册适合龙铁沉水式鼓风机系列及其它结构相似的沉水风机。

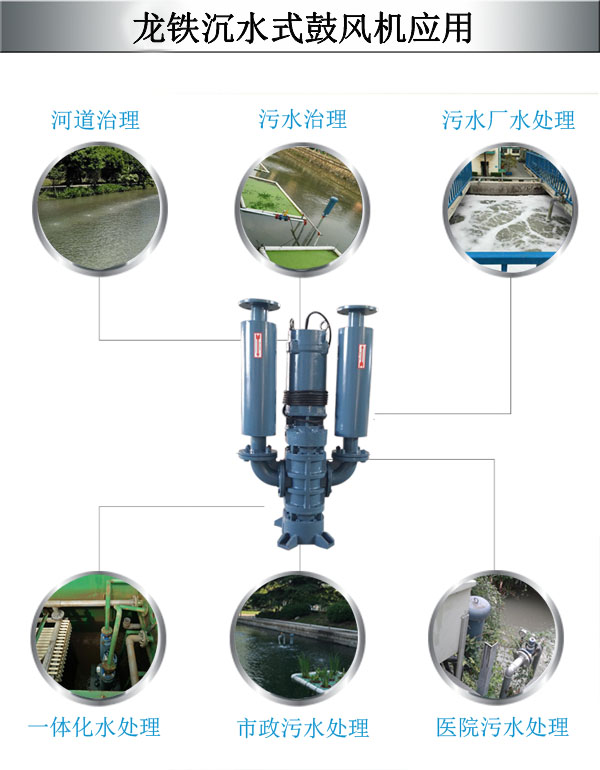

1.1产品应用

1.2工作原理

沉水鼓风机：采用两个三叶型的叶轮通过齿轮和轴承运动挤压吸送空气产生高压力，从而进行工作。

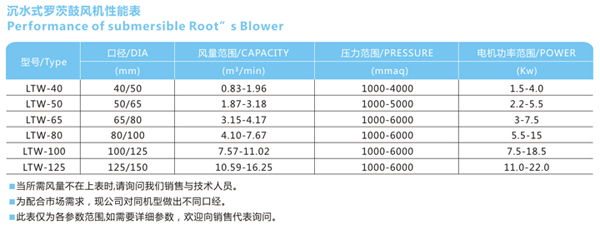

1.3参数表

2.安全安装步骤

每台沉水式风机在出厂前都会进行试机，进行气密性测试，测试完毕后安排出厂。

做好测试后进行以下步骤安装

（1）接电源对机器进行正反转确认；

（2）安装进出口延长管两根，配用密封垫片；

（3）对延长管法兰和沉水风机消音器法兰连接处做气密性测试；

（4）使用不锈钢链条起吊潜水电机吊环处将机器送至风机安装处；

（5）固定沉水鼓风机基座及延长管；

（6）安装入口消声器及弯头；

（7）安装逆止阀及三通；

（8）安装弹性接头及风机主管；

（9）开机试运行。

3.沉水风机的安装注意事项

（1）首先，要检测延长管的气密性，必须使用高压气源对延长管做测试；

（2）安装电缆线时，检查电缆线有无破损现象，防止电线有损坏或漏电现象，安装过程中切勿对线缆进行拉扯碰撞；

（3）沉水风机的机身都有正反转指示的箭头标识方向，切记不要反向逆行，逆转运行会造成管路进水；

（4）安装延长管时必须加装密封垫，紧固螺丝时每颗螺丝受力均匀，切勿出现法兰不平导致漏气和漏水链条起，法兰连接处一定检测气密性；

（5）起吊沉水风机时切勿吊消声器法兰，切勿对消声器撞击，搬运并检查弯头和消音器螺丝紧固程度，只能使用不锈钢链条起吊电机吊环；

（6）沉水风机送至安装点后必须对沉水风机底座进行固定，同时必须对进出口延长管进行固定处理；

（7）安装陆上型消音器及弯头时切勿站立在延长管上施工；

（8）安装逆止阀时切勿将逆止阀反装，导致沉水风机无法出气；

（9）安装整个过程切勿对管路进行晃动，撬动，硬拉等动作；

（10）开机时，测量电机电流，确保电流在额定范围内，检查压力表读数，确保压力不高于设定压力值（机器标牌压力值）。
