问:龙铁罗茨真空泵的工作原理是什么?

文章出处:责任编辑:查看手机网址
扫一扫!问:龙铁罗茨真空泵的工作原理是什么?扫一扫!
人气:-发表时间:2022-03-04 14:35【

答:我们代理销售的龙铁罗茨真空泵(简称罗茨泵)是一种旋转式变容真空泵。它是由罗茨鼓风机演变而来的。根据罗茨真空泵工作范围的不同,又分为直排大气的低真空罗茨泵;中真空罗茨泵(又称机械增压泵)和高真空多级罗茨泵。一般来说,罗茨泵具有以下特点:

  •   在较宽的压强范围内有较大的抽速;

  •   起动快,能立即工作;

  •   对被抽气体中含有的灰尘和水蒸气不敏感;转子不必润滑,泵腔内无油;

  •   振动小,转子动平衡条件较好,没有排气阀;驱动功率小,机械摩擦损失小;

  •   结构紧凑,占地面积小;运转维护费用低。

  因此,罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。



 罗茨泵的工作原理

  罗茨泵的结构如图所示.在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动.在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行.由于罗茨泵是一种无内压缩的真空泵,通常压缩比很低,故高、中真空泵需要前级泵.罗茨泵的极限真空除取决于泵本身结构和制造精度外,还取决于前级泵的极限真空.为了提高泵的极限真空度,可将罗茨泵串联使用.


  罗茨泵的工作原理与罗茨鼓风机相似.由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间诉内,再经排气口排出.由于吸气后Vo空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀.但当转子顶部转过排气口边缘,VO空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间VO中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。

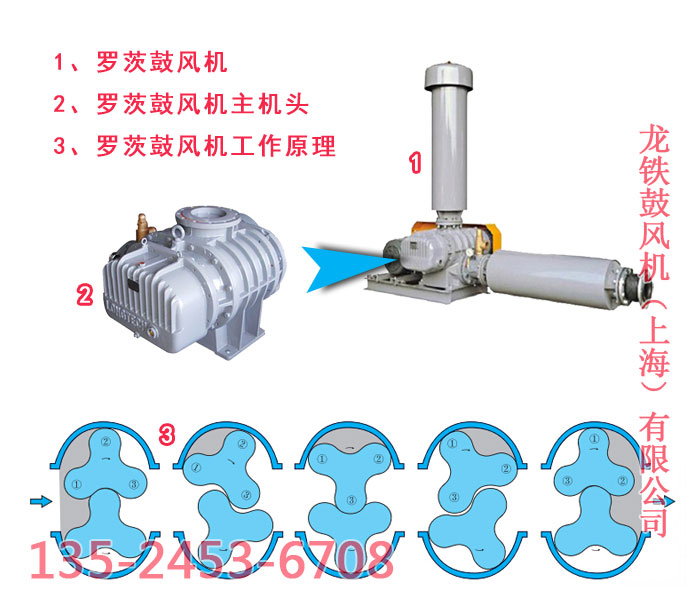

  如图为罗茨泵转子由0°转到180°的抽气过程。在0°位置时(图中a) ,下转子从泵入口封入vo体积的气体。当转到45°位置时(图中b),该腔与排气口相通。由于排气侧压强较高,引起一部分气体返冲过来。当转到90°位置时(图中c),下转子封入的气体,连同返冲的气体一起排向泵外。这时,上转子也从泵入口封入Vo体积的气体。当转子继续转到135°时(图中d) ,上转子封入的气体与排气口相通,重复上述过程。180°(图e)位置和0°位置是一样的。转子主轴旋转一周共排出四个vo体积的气体。
